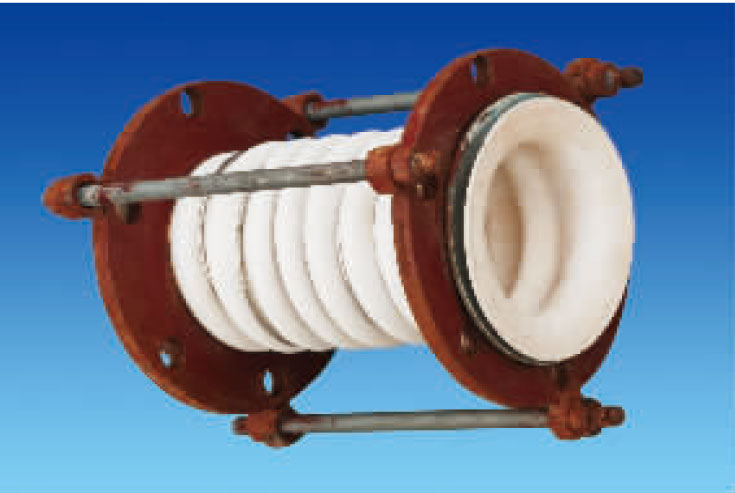

如何正确选择管道补偿器的四种结构


发布时间:2018/6/6 10:19:31 来源:http://www.chunhuanfzp.com 作者:镇江春环密封件集团有限公司

摘要:     管道补偿器按补偿形式分为轴向型、横向型、角向型和压力平衡型,客户在选购的时候很难对其选型,这便需要客户提供相关的产品参数。每种形式都有其不同的特点,同时也具备共同的功能,

     管道补偿器按补偿形式分为轴向型、横向型、角向型和压力平衡型,客户在选购的时候很难对其选型,这便需要客户提供相关的产品参数。每种形式都有其不同的特点,同时也具备共同的功能,应结合实际使用工况,正确选择。

  一、轴向型管道补偿器
  1.普通轴向型是最基本的轴向膨胀节结构。支撑螺母和预拉杆的作用是支撑膨胀节达到最大额定拉伸长度和到现在安装时调整安装长度。如果补偿量较大,可用两节,甚至三节波纹管。使用多节时,要增加抗失稳的导向限位杆。
  2.抗弯型管道补偿器增加了外抗弯套筒,使整体具有抗弯能力。
  3.外压型管道补偿器的结构使波纹管外部受压,内部通大气,它的特点是:(1)波纹管受外压不发生柱失稳,可以用多波,实现大补偿量;(2)波纹内不含杂物污物及水,停汽时冷凝水不存波纹内可以排污阀排掉,不怕冷冻;(3)结构稍改进也具有抗弯能力。
  二、横向型管道补偿器
  1.单向横向型管道补偿器只能在垂直于铰链轴的平面内弯曲变形。
  2.万向铰链横向型管道补偿器可以对不在一个平面内的空间管道进行各方向的补偿变形。
  3.大拉杆横向型管道补偿器属于万向横向型,除了可以承受较大的横向变形,还能吸收中间长接管的热变形。如果不需要用拉杆平衡内压的推力,它还可以补偿来自管线的轴向变形,即所谓“万能膨胀节”。由于弯曲和轴向变形同时发生且轴向变形由两个波纹管均担,刚要求它们的变形量要在膨胀节结构上给以限位,以便均匀分配保波纹管的变形量,使其各自的变形量都不超过额定值。
  4.小拉杆横向型管道补偿器在需要由拉杆平衡内压推力时,它可以进行横向和自身热变形补偿。如不需拉杆平衡内压推力,它可以承受轴向补偿,这也是万能膨胀节的一种。



  三、角向型管道补偿器
  1.单向角向型管道补偿器吸能弯曲变形,形成角位移。
  2.向角向型管道补偿器特点是采用万向铰链,可以在过轴线的任何平面内弯曲。角向型一般由两个或三个组合使用补偿线位移。
  四、压力平衡型管道补偿器
  管道补偿器内压推力比较大,易对相连的设备产生不良影响。力平衡型膨胀节通过自身结构使内压引起的推力保持平衡,而不作用或很少作用于相连的设备,且能保持本身的轴向补偿功能。
