管道补偿器的常见失效形式及其原因分析


发布时间:2018/4/26 10:19:01 来源:http://www.chunhuanfzp.com 作者:镇江春环密封件集团有限公司

摘要:     管道补偿器又称为伸缩器或伸缩节、 膨胀节, 主要用于补偿管道受温度变化而产生的热胀冷缩。本文就是在管道补偿器的常见失效形式及其原因做了个分析。

     管道补偿器又称为伸缩器或伸缩节、 膨胀节, 主要用于补偿管道受温度变化而产生的热胀冷缩。本文就是在管道补偿器的常见失效形式及其原因做了个分析。
    (1)波纹换热管波谷或波峰波谷过渡部位减薄开裂。波纹管换热器运行中,波纹换热管波谷及其附近部位减薄开裂,造成内部泄漏是其失效的主要形式。失效原因是在壳程折流板处波纹管的波谷与折流板管孔产生振动摩擦、磕碰,使波纹管壁减薄,以致开裂泄漏。现在有些生产厂采用加厚折流板,使波纹管的波峰与管孔接触,以保证管与孔间隙小,防止振动摩擦;还有的在折流板处给波纹管加套。这些都是避免和降低这种波纹管失效形式的较好措施。

    (2)波纹换热管扁塌(周向失稳)。波纹管失稳发生周向扁塌,是波纹管换热器另一失效形式。这主要是由于波纹管的壁厚较薄,一般在1mm以下,其自身抗外压失稳的能力就很低。在换热器的设计中,一般都不进行换热管的承压能力的校核和计算,所以,当壳程压力达到和超过换热管本身的临界压力时,管子就产生失稳扁塌。标准案例中规定了波纹换热管许用外压的计算方法。

    (3)波纹换热管轴向弯曲变形过大(轴向失稳)。产生这种失效形式是由管程压力和温差应力的作用所致。波纹管材料为奥氏体不锈钢,其线膨胀系数比碳钢大得多,在管程和壳程温度相同时也能产生温差应力,再有波纹管的轴向刚度很小,所以,当管程压力较大或管壁温度高于壳壁温度时,都易发生波纹换热管轴向弯曲变形过大的失效现象。标准案例中规定的折流板无支撑跨距比GB151中规定值小,就是考虑防止换热管的轴向失稳。

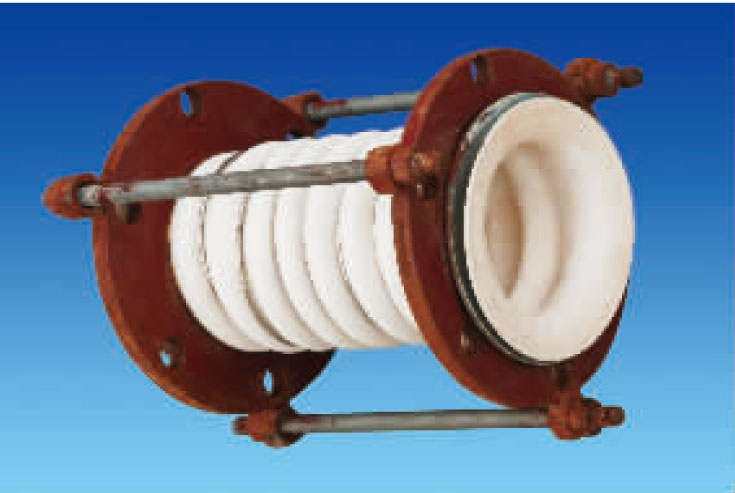

管道补偿器的常见失效形式及其原因分析



    (4)波纹换热管腐蚀断裂和整体脆化失效。这种失效形式主要是由于介质的腐蚀造成的。奥氏体不锈钢易产生晶间腐蚀,当波纹管换热器用在含氯离子高和含硫化氢等介质时,就出现了波纹换热管腐蚀断裂。实际中已发现有的换热管产生了整体脆化现象。

    (5)波纹管与厚壁管接头连接处开裂。波纹换热管由波纹管和两端接头组成,接头处的环焊缝,由于焊接工艺和焊接技术水平的差异,焊缝质量难以保证,从而造成此处开裂。


    上一篇我们送上的文章是介绍关于钢衬四氟管道的管线修复技术为了更加全面的介绍 钢塑复合管橡胶密封件管道补偿器钢衬四氟管的各项性能、规格、参数等等,我们将持续发布新知识,帮助大家了解更多的信息。
判断橡胶密封件性能的常用指标在下一篇继续做详细介绍,如需了解更多,请持续关注。
本文由管道补偿器的常见失效形式及其原因分析生产厂家镇江春环密封件集团有限公司于2018/4/26 10:19:01整理发布。
转载请注明出处:http://www.chunhuanfzp.com/news/4503.html。
