管道补偿器又称为伸缩器或伸缩节、 膨胀节, 主要用于补偿管道受温度变化而产生的热胀冷缩。管道补偿器的种类有很多,本文就主要带大家了解不同种类管道补偿器的优点。
1.自然补偿:顺其自然,工作可靠,工作压力和温度范围宽。但必须有现成的地形或平面位置,能使管道有较多的转弯,满足热补偿的要求。
2.方形补偿器:类似自然补偿,人为地增加方形转弯,以弥补自然补偿器弯头数量的不足。优点也是不受工作压力和温度的限制,缺点:流体阻力大,占地面积多,管道支架多,不美观,投资较大。用于自然补偿不能满足热补偿要求时而采用的“自然补偿”。对于压力超过4.0MPa的场合,几乎没其他产品可以替代。
3.套筒补偿器:也能够承受较高的压力和温度,补偿量大,安装方便。缺点:容易泄漏,检修频繁、推力大。不能用于对流体纯度要求高的场合。

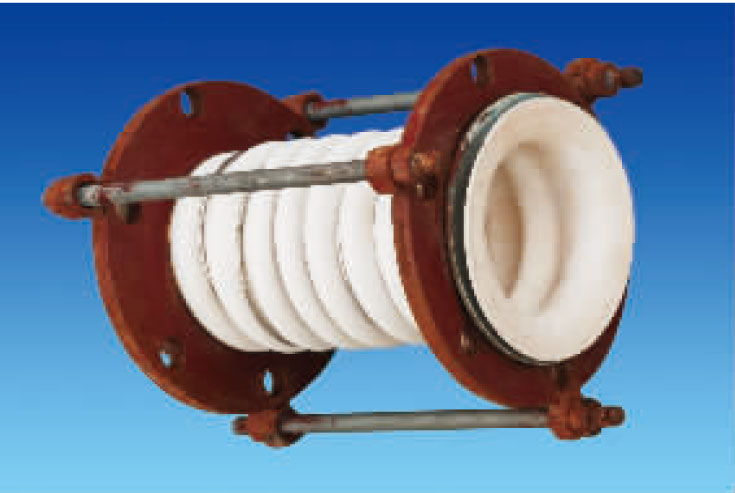

4.波纹管补偿器:种类较多,分为轴向型(内压和外压或有推力和无推力或架空型直埋型。。。)、角向型(平面和复式)、和横向型(平面和复式)。应用广,无泄漏,可靠性较好,但运行温度和压力有限制,温度,400度,压力不超过4.0MPa。角向型通过组合(2到3个),可以满足大位移量和产生小的推力,应用前景光明。本次重点讲述。
5.旋转式补偿器:近推出的新产品,通过2个组合和管道转弯实现热补偿。补偿量大,推力小,高温度可达到485度,压力可达5.0MPa。制造技术日渐成熟,不易泄漏。但存在管道在不同平面的变化,对于产生凝结液体的介质的输送管道,需要设置较多的排水排气阀门。
6.球型补偿器:实现角向位移,和波纹管角向补偿器一样,组合使用,流体阻力小,补偿量大,无推力。存在易泄漏和测向位移,维修量大。
